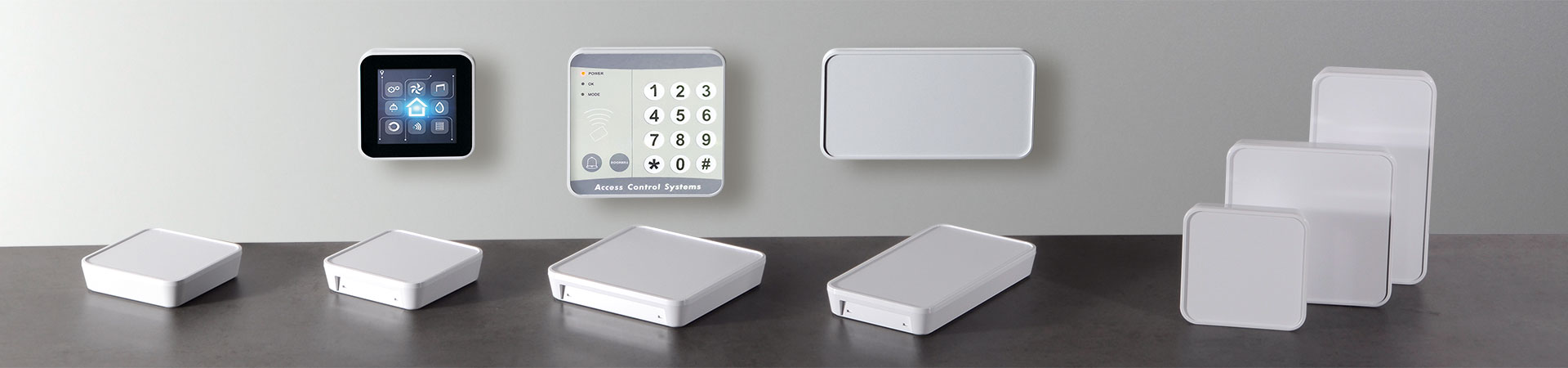

Smart-Panel

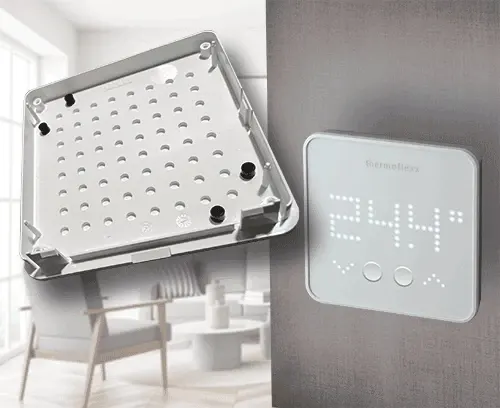

Caja de pared elegante para centrales de control modernas

SMART-PANEL está diseñada específicamente para la tecnología inteligente de control y monitorización de edificios. Su diseño elegante encaja perfectamente en entornos residenciales, comerciales e industriales modernos.

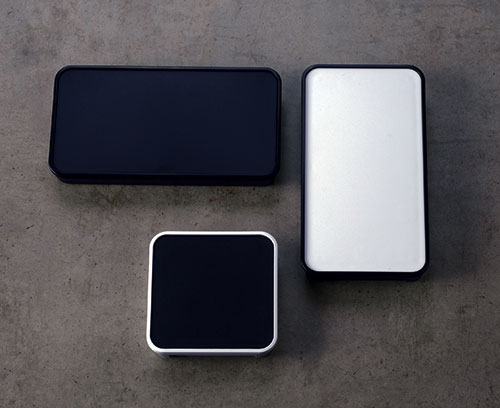

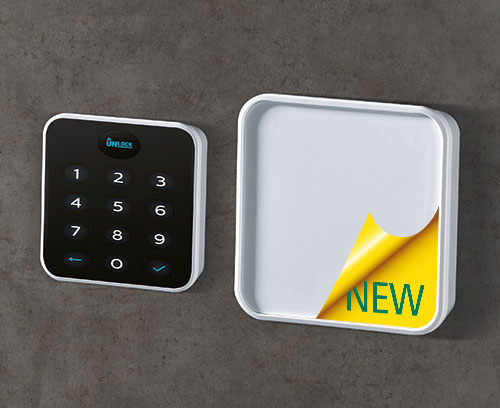

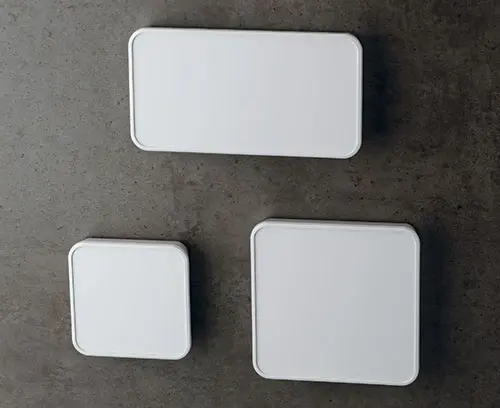

  • Diseño de caja compacto en 3 tamaños: cuadrado 84 x 84 mm y 114 x 114 mm, así como rectangular 155 x 84 mm.

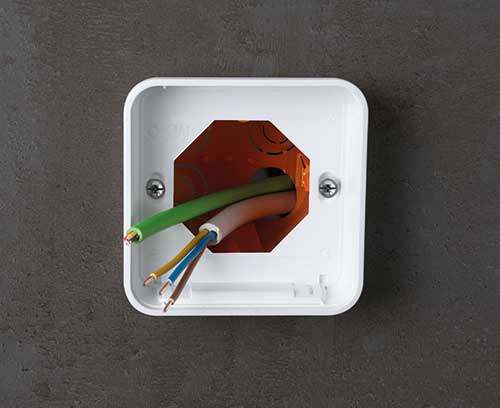

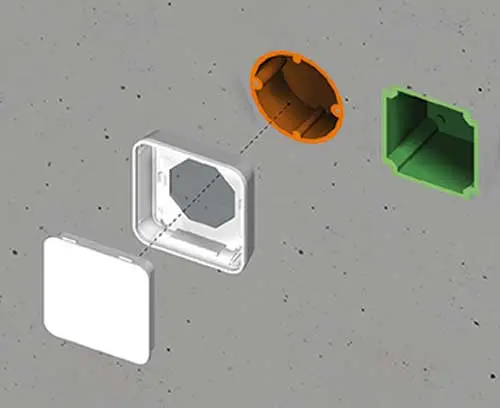

  • Preparado para el montaje en cajas empotradas y de paredes huecas corrientes
    S84/E155: con una abertura de montaje máxima de 61 mm / cajas empotradas dobles, así como cajas con requisitos de instalación internacionales más grandes de hasta máximo 150 mm de altura / 61 mm de anchura.
    S114: para cajas de pared más grandes de hasta máximo 100 mm de altura / 100 mm de anchura.
  • Aspecto atractivo: la parte inferior está pulida al brillo y la parte superior dispone de una fina estructura superficial.
  • Material V0 de alta calidad ASA+PC-FR en blanco tráfico (RAL 9016).

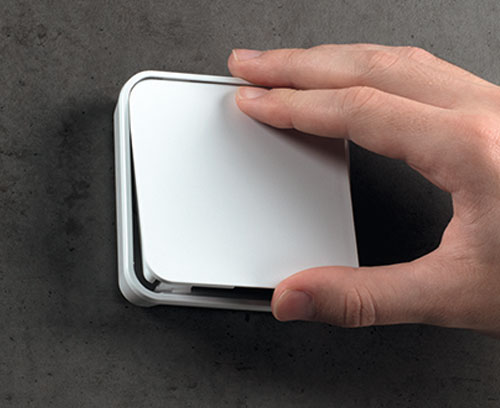

  • Montaje de caja sin tornillos, racional, con función de encaje – permite ventajas significativas en las posteriores tareas de conexión en el lugar de montaje.
  • La SMART-PANEL tiene una superficie plana, rebajada, para conectores USB, Mini-USB, etc. así como para abrir la caja con una herramienta para desencajar (se suministra en pares como accesorio).

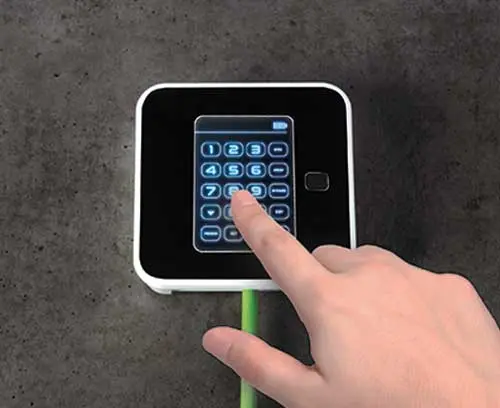

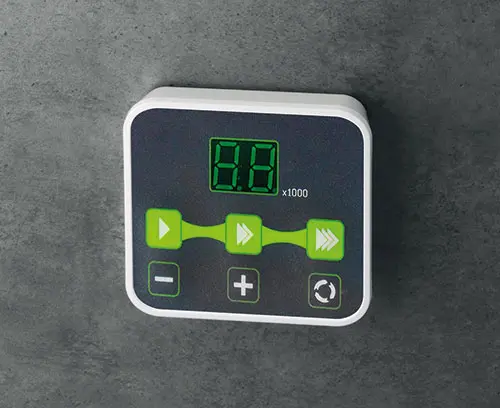

  • Panel de control rebajado para la protección de teclados de membrana, elementos de mando y visualización, pantallas táctiles, etc.

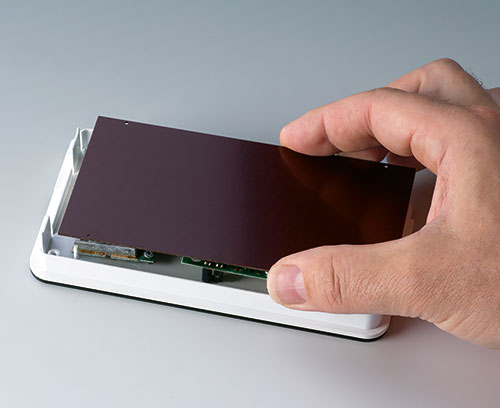

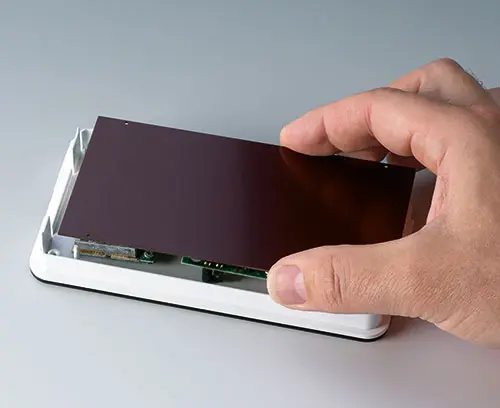

  • Montaje de los componentes en la parte superior. En caso necesario, una placa de papel duro y resina fenólica encajable como accesorio (tamaño S114 bajo pedido - cantidad mínima 100 unidades) protege de daños en el montaje / mantenimiento el sistema electrónicos subyacentes.

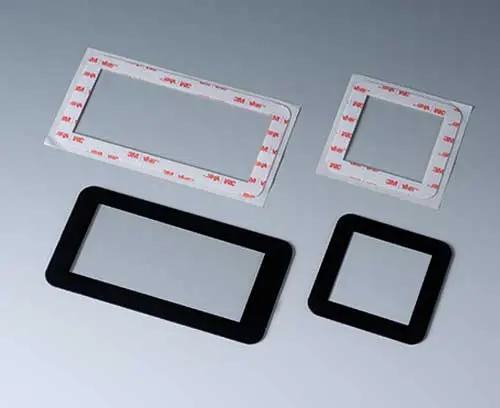

  • Panel de cristal para aplicaciones de alta calidad incluido en el programa de accesorios (tamaño S114 bajo pedido, cantidad mínima 100 unidades), p. ej. cuando se utilizan pantallas, etc. Puede solicitarse una impresión en el reverso.

Declaración de Diseño

"Este panel es digno de ver.
Su diseño atemporal satisface los elevados requisitos de los espacios modernos de vivienda. La parte superior, que es la parte visible de la caja, constituye el punto central del diseño, y solo un fino marco asoma alrededor de la interfaz de usuario, pues la base de la caja está oculta.
La interacción diferenciada de las superficies, brillantes y bien estructuradas, de los materiales utilizados, plástico y vidrio, así como la elegancia y la precisión de los elementos de diseño, pondrán en escena la calidad de su producto a la perfección. Además, el producto se monta de forma rápida, segura e invisible. No hay nada que revele cómo va atornillada esta caja a la pared, ni puntos de fijación ni juntas."
Martin Nußberger, polyform Industrie Design

Crear PDF
  • Video

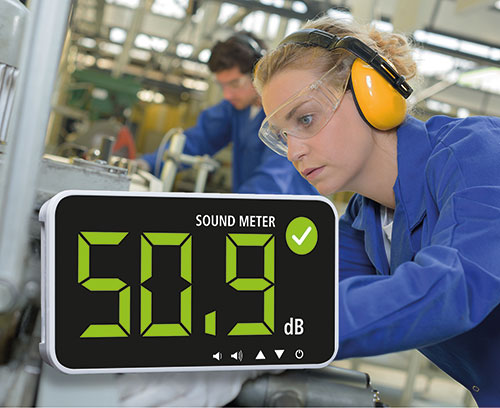

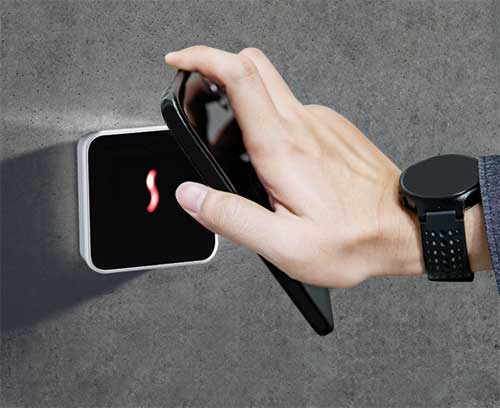

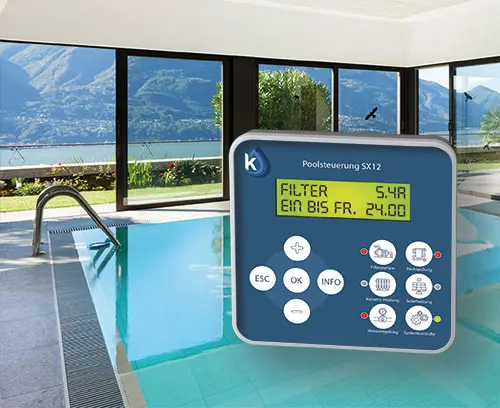

  • Ejemplos de aplicación

Application fields

Ideal para aplicaciones electrónicas estacionarias en interiores :

  • Tecnologías de edificios

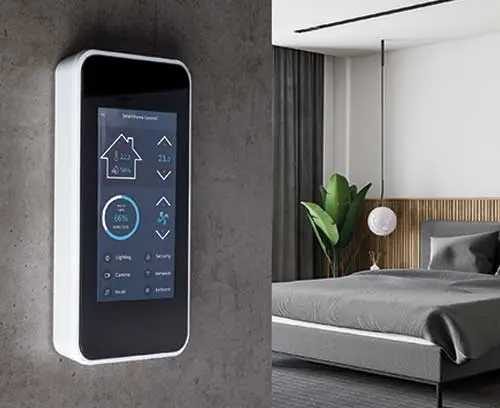

  • SMART-HOME

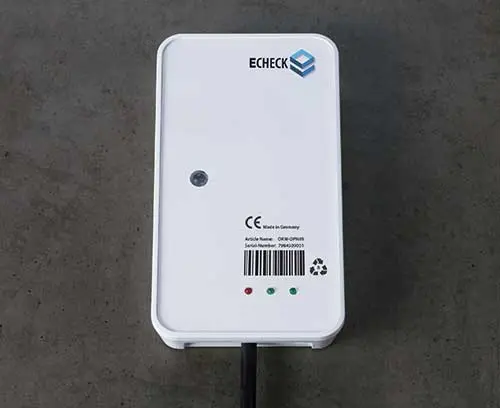

  • IoT/IIoT
  • Oficina
  • Comunicación inalámbrica
  • Tecnologías de medición y regulación
  • Tecnologías de laboratorio y medicina, salud

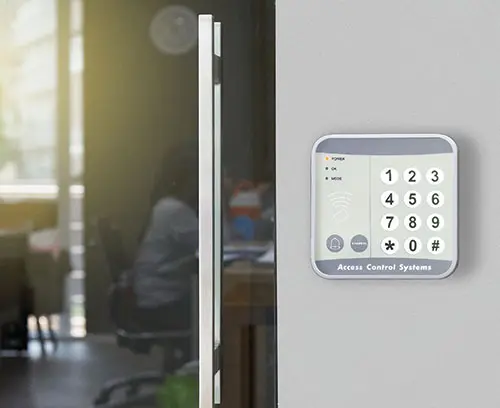

  • Tecnologías de seguridad
  • Selección de todos los artículos

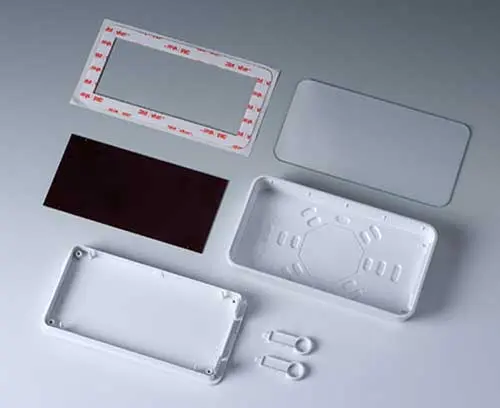

  • Accesorios
  • Modificaciones específicas del cliente
C6402107 SMART-PANEL S84

C6402107

SMART-PANEL S84 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Cerrar

C6402107

SMART-PANEL S84
Producto añadido a su lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
84x84x21,3mm
IP 40

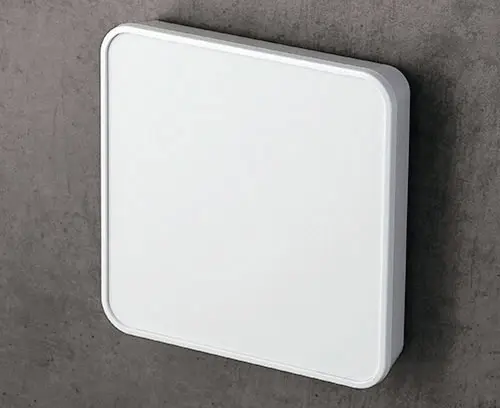

C6404107 SMART-PANEL S114

C6404107

SMART-PANEL S114 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Cerrar

C6404107

SMART-PANEL S114
Producto añadido a su lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
114x114x21,3mm
IP 40
C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 Elegant two-part plastic enclosure with flat top part. Fastening pillars for PCBs and components in the top part. Bottom part with a series of pre-moulded cut-outs for assembly on standard flush-mounted/cavity wall boxes (machining required). Secure snap-in assembly of top and bottom parts. Rational assembly of the electronics. To open the enclosures easily and practically, we recommend that you use the opening tool set, which is available as an accessory. Recessed operating area protects a membrane keyboard or glass control panel. Resin hardboard protection plate, glass panel, adhesive foil and opening tool available as accessories. Due to the high-quality material (UL 94 V-0) and the elegant design, perfect for use in modern building services technology.

Supply Top and bottom parts

Cerrar

C6406107

SMART-PANEL E155
Producto añadido a su lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
155x84x21,3mm
IP 40
A0325060 Self-tapping screw 2.5 x 6 mm (T8)

A0325060

Self-tapping screw 2.5 x 6 mm (T8) Self-tapping screw with T8 Torx drive. For fastenings components, boards and PCBs onto pillars.

Supply 1 self-tapping screw

Cerrar

A0325060

Self-tapping screw 2.5 x 6 mm (T8)
Producto añadido a su lista
Stainless steel

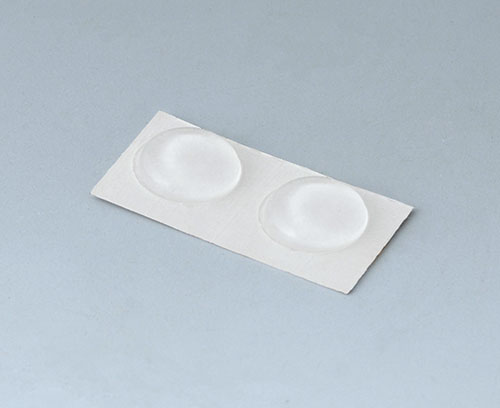

A9210180 Anti-slide feet 10,1 x 1.8 mm

A9210180

Anti-slide feet 10,1 x 1.8 mm Rubber feet with self-adhesive foil facilitate a secure position.

Supply 2 rubber feet

Cerrar

A9210180

Anti-slide feet 10,1 x 1.8 mm
Producto añadido a su lista
transparent

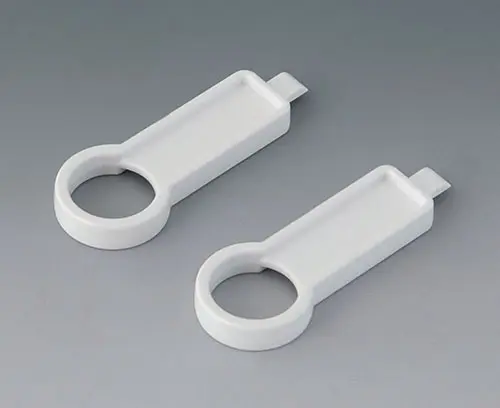

C6502010 Opening tool set

C6502010

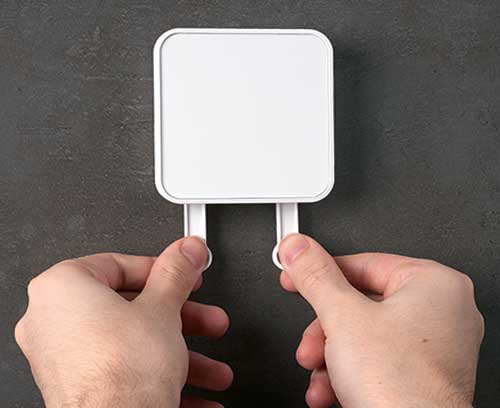

Opening tool set Special tool set for SMART-PANEL enclosures. The set includes two identical tools which are used to easily and reliably open the enclosures. We recommend using both opening tools together at the same time. The tools are moulded in plastic and have a specially designed tip allowing them to be used precisely in the narrow release apertures on the underside of the enclosure. The set is ideal for on-site service technicians allowing them to gently open sensitive electronic/electrical equipment when needed.

Supply 2 opening tools

Cerrar

C6502010

Opening tool set
Producto añadido a su lista
ASA+PC (UL 94 V-0)
traffic white RAL 9016
C6502011 Hardboard protection plate S84

C6502011

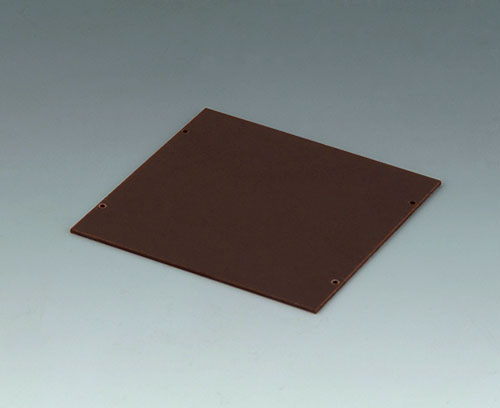

Hardboard protection plate S84 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities.

Supply 1 hardboard plate

Cerrar

C6502011

Hardboard protection plate S84
Producto añadido a su lista
65x67x1mm
C6502012 Adhesive foil S84

C6502012

Adhesive foil S84 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Cerrar

C6502012

Adhesive foil S84
Producto añadido a su lista
C6502013 Glass panel S84

C6502013

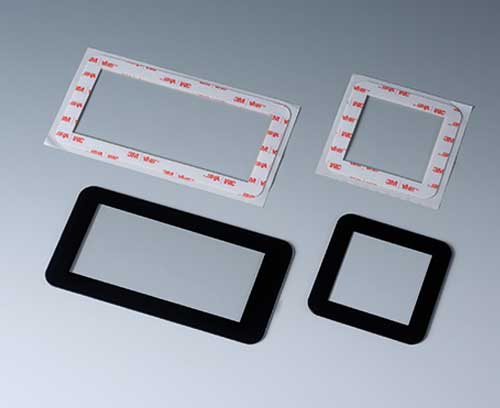

Glass panel S84 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Cerrar

C6502013

Glass panel S84
Producto añadido a su lista
Glass
clear
78,75x78,75x1,6mm

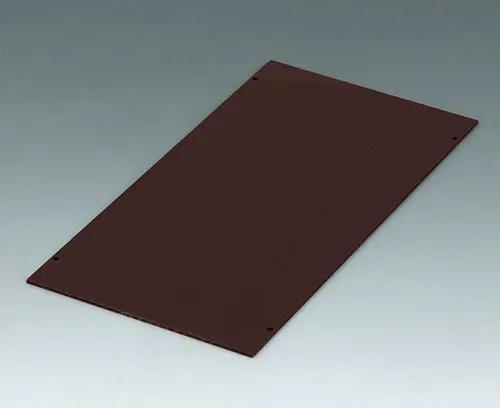

C6506011 Hardboard plate E155

C6506011

Hardboard plate E155 The phenolic resin hardboard protection plate is located on pillars in the top panel and, if necessary, can be hot-caulked or glued in place. The plate protects the underlying electronics from damage during installation and subsequent service activities..

Supply 1 hardboard plate

Cerrar

C6506011

Hardboard plate E155
Producto añadido a su lista
136x67x1mm
C6506012 Adhesive foil E155

C6506012

Adhesive foil E155 For secure mounting of the glass panel on the top part.

Supply 1 adhesive foil

Cerrar

C6506012

Adhesive foil E155
Producto añadido a su lista
C6506013 Glass panel E155

C6506013

Glass panel E155 Glass panel for premium high-quality applications e.g. touch-screens/displays. Can be glued into the recessed top part for a perfect fit (accessory adhesive foil available). Printing on the rear is possible on request, to match the visible display section and to cover the adhesive surface. The matt ground sides with chamfered edges round off the high-quality impression.

Supply 1 glass panel, chemically hardened

Cerrar

C6506013

Glass panel E155
Producto añadido a su lista
Glass
clear
149,75x78,75x1,6mm

Opciones de productos para Smart-Panel

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
